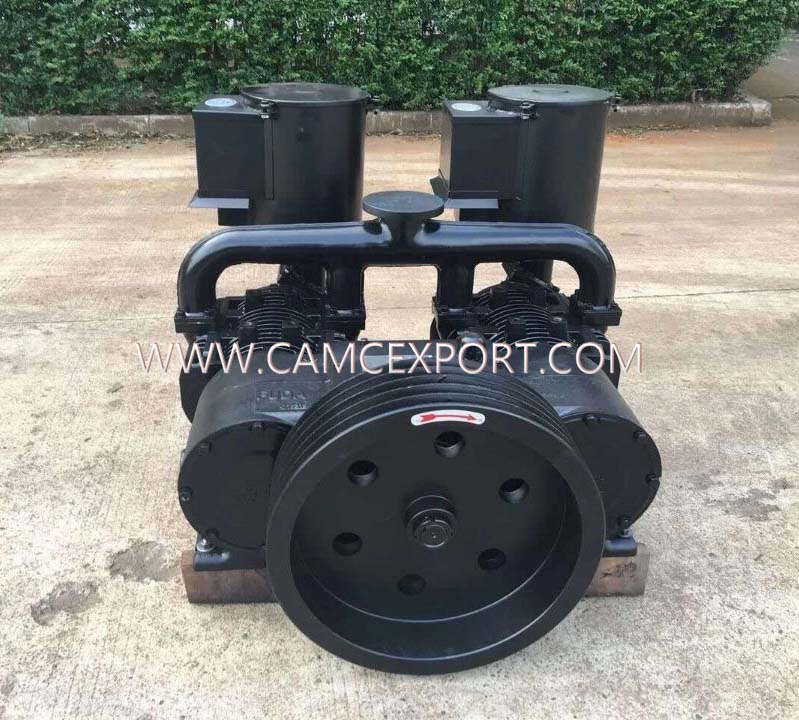

Ce compresseur d'air diesel adopte un mécanisme de transmission innovant à quatre manivelles, qui convertit le mouvement circulaire du vilebrequin en un mouvement alternatif à 90 degrés grâce à un arbre de transmission conçu avec précision, permettant une transmission de puissance stable et sans vagues. Sa principale caractéristique réside dans le travail collaboratif périodique de quatre cylindres : chaque cylindre accomplit indépendamment les quatre étapes d'admission, de compression, d'échappement et de détente, formant une sortie d'air comprimé continue et efficace.
Le système d'étanchéité unique adopte une conception autolubrifiante avec de l'huile lubrifiante, formant un joint de film d'huile dynamique entre les pièces mobiles pour assurer une étanchéité complète à l'intérieur du cylindre. Cette conception permet non seulement d'obtenir un air comprimé 100 % sans huile (conforme à la norme ISO 8573-1 classe 0), mais maintient également des fluctuations de pression ≤ 0,1 bar pendant 2 000 heures de fonctionnement continu grâce à un contrôle précis du volume d'huile lubrifiante et à une structure de bielle renforcée.
Le carter optimisé pour les conditions difficiles est entièrement fabriqué en fonte ductile, combiné à une disposition à quatre phases de manivelle, équilibrant efficacement les vibrations mécaniques, ce qui rend ce modèle particulièrement adapté aux opérations sur le terrain telles que le forage minier et la construction de ponts qui nécessitent des sources continues de gaz à haute pression.
| Article | Unité/Modèle | BDW -6/2 | BDW -7/2 | BDW -8/2 | BDW -9/2 | BDW -10/2 | BDW -10/2-S | BDW -12/2-S | BDW -16/2-S |
| Déplacement | m³/min | 6 | 7 | 8 | 9 | 10 | 10 | 12 | 16 |
| Pression de décharge | MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Puissance axiale | kW | ≤25,5 | ≤29 | ≤33 | ≤35 | ≤40 | ≤40 | ≤44 | ≤56 |
| Vitesse de rotation maximale | R/min | 1250 | 1200 | 1150 | 1100 | 1100 | 1000 | 1000 | 950 |
| Durée de travail | Min. | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| Moment de protection | N · m | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 400 |
| Température inspiratoire | ℃ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Température d'échappement | ℃ | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| Poids | Kilogrammes | 190 | 195 | 209 | 216 | 230 | 366 | 376 | 430 |
Puissance de sortie efficace et stable
Grâce à un mécanisme de transmission à quatre manivelles, une compression non fluctuante est obtenue grâce à un mouvement alternatif de 90 ° et la pression de sortie est stable à ± 0,1 bar, garantissant la fiabilité d'un fonctionnement continu.
Air comprimé pur et sans huile
Le système d'étanchéité autolubrifiant à l'huile lubrifiante d'origine répond à la norme sans huile ISO 8573-1 classe 0, et l'air de sortie est totalement sans huile, répondant aux exigences en matière de gaz des instruments de précision.
Conception robuste et durable
Le carter en fonte ductile et la structure de bielle renforcée, combinés à un contrôle précis de l'huile de 5,5 L, prennent en charge 2 000 heures de fonctionnement ininterrompu, adaptés aux environnements difficiles tels que l'exploitation minière et la construction de ponts.
Système de travail collaboratif intelligent
Disposition de différence de phase à quatre cylindres, coordination intelligente des processus d'admission/compression/échappement, consommation d'énergie réduite de 15 % par rapport aux modèles traditionnels et capacité de production augmentée de 20 %.
1.Phase de préparation
Placez l'appareil sur un endroit plat et bien ventilé. Vérifiez que le réservoir de diesel contient suffisamment de carburant et vérifiez que tous les raccords sont serrés et que les joints ne fuient pas.
2. Procédure de démarrage
Ouvrez la vanne diesel, puis tirez sur le démarreur (ou appuyez sur le bouton de démarrage électrique si équipé). Laissez l'appareil tourner au ralenti pendant 1 à 2 minutes jusqu'à ce qu'il soit stable, puis ajustez la vitesse de travail.
3. Surveillance des opérations
Surveillez le manomètre en temps réel pendant le fonctionnement pour garantir que la pression de service reste inférieure à 2 bars. Si des fluctuations anormales de pression ou des bruits inhabituels se produisent, arrêtez immédiatement la machine pour inspection.
4. Étapes d'arrêt
Réduisez le régime au ralenti, faites tourner pendant 30 secondes, puis fermez le robinet diesel. Une fois l'appareil complètement arrêté, nettoyez la poussière et les débris de la surface pour maintenir l'entretien quotidien.
Commentaires de la société de services pétroliers du Moyen-Orient
'Dans le projet de champ pétrolifère du désert des Émirats arabes unis, notre compresseur d'air diesel a fonctionné en continu pendant 18 mois sans aucune défaillance du joint, et la pression de sortie est restée stable à 8 ± 0,1 bar. Je suis particulièrement satisfait de ses caractéristiques sans huile, qui ont prolongé de trois fois le cycle de remplacement du filtre de l'équipement de forage. Nous suggérons d'ajouter une fonction d'avertissement de dissipation thermique dans les environnements à haute température.'
Évaluation du groupe minier sud-américain
' Les 20 équipements utilisés dans la mine de cuivre chilienne atteignaient encore 95 % de leur capacité nominale à une altitude de 4 000 mètres. Le système autolubrifiant a résolu efficacement le problème d'usure dans les environnements très poussiéreux, mais il est recommandé d'optimiser le programme de démarrage des moteurs à haute altitude.'
CAMC International Trade Co., Ltd. est une filiale principale de China National Machinery Industry Corporation (ChemChina) qui se concentre sur les marchés étrangers. Tirant parti des solides ressources industrielles de sa société mère, CAMC s'engage dans la promotion mondiale et les services techniques pour les véhicules lourds et spécialisés. En tant que base nationale clé de R&D et de production de véhicules lourds et de composants, l’entreprise possède une force technologique et des capacités de fabrication à la pointe de l’industrie. Ses produits couvrent plusieurs domaines tels que les tracteurs, les camions-bennes et les véhicules spécialisés, et sont largement utilisés sur les marchés de la logistique, de l'ingénierie et des transports spéciaux.
La société a son siège dans le district de Huashan, ville de Ma'anshan, province d'Anhui. Avec un système de chaîne d'approvisionnement complet et une configuration stratégique internationale, ses produits sont exportés vers l'Asie du Sud-Est, le Moyen-Orient, l'Afrique, l'Amérique latine et d'autres régions. En tant qu'entreprise clé soutenue par les politiques nationales, CAMC adhère toujours au principe de l'innovation technologique et de la priorité à la qualité, en fournissant des solutions de transport hautement fiables et rentables aux clients mondiaux, et en améliorant continuellement la compétitivité de la fabrication chinoise sur le marché international.
1.Q : Quelle est la durée de travail continue recommandée pour l’appareil ?
R : Nous recommandons de ne pas fonctionner plus de 4 heures en continu à la fois. Après cela, éteignez la machine pour la laisser refroidir pendant 15 à 20 minutes afin d'éviter une surchauffe et de prolonger la durée de vie de l'appareil .
2.Q : L'appareil sans huile nécessite-t-il un entretien régulier ?
R : Oui. Nous vous conseillons de vérifier et de nettoyer le filtre d'admission d'air une fois par mois (le remplacer s'il est fortement obstrué) et d'inspecter les joints du corps tous les trimestres pour éviter les fuites d'air qui réduisent l'efficacité.
3.Q : La pression de travail peut-elle être ajustée manuellement ?
R : La pression de travail de ce modèle est préréglée à 2 bars et ne peut pas être ajustée indépendamment. Pour des exigences de pression plus élevées, veuillez sélectionner un modèle avec la pression nominale correspondante.
