Le compresseur d'air monocylindre BDW adopte un mécanisme de transmission innovant à quatre manivelles, qui convertit le mouvement circulaire de la manivelle en mouvement alternatif à 90 degrés grâce à un arbre de transmission conçu avec précision, obtenant ainsi une transmission de puissance stable et sans vagues. Sa caractéristique principale réside dans le cycle de travail périodique du cylindre, complétant indépendamment les quatre étapes d'admission, de compression, d'échappement et de détente, formant ainsi une sortie d'air comprimé continue et efficace.
Le système d'étanchéité unique adopte une conception autolubrifiante avec de l'huile lubrifiante, formant un joint de film d'huile dynamique entre les pièces mobiles pour assurer une étanchéité complète à l'intérieur du cylindre. Cette conception permet non seulement d'obtenir un air comprimé 100 % sans huile (conforme à la norme ISO 8573-1 classe 0), mais maintient également des fluctuations de pression ≤ 0,1 bar pendant 2 000 heures de fonctionnement continu en contrôlant avec précision la quantité d'huile lubrifiante et en renforçant la structure de la bielle.
Le carter moteur optimisé pour les conditions de travail difficiles est entièrement fabriqué en fonte ductile, combiné à une disposition à quatre phases de manivelle, équilibrant efficacement les vibrations mécaniques, ce qui rend ce modèle particulièrement adapté à la fabrication industrielle, aux outils pneumatiques et à d'autres scénarios de travail nécessitant une alimentation continue en air à haute pression.

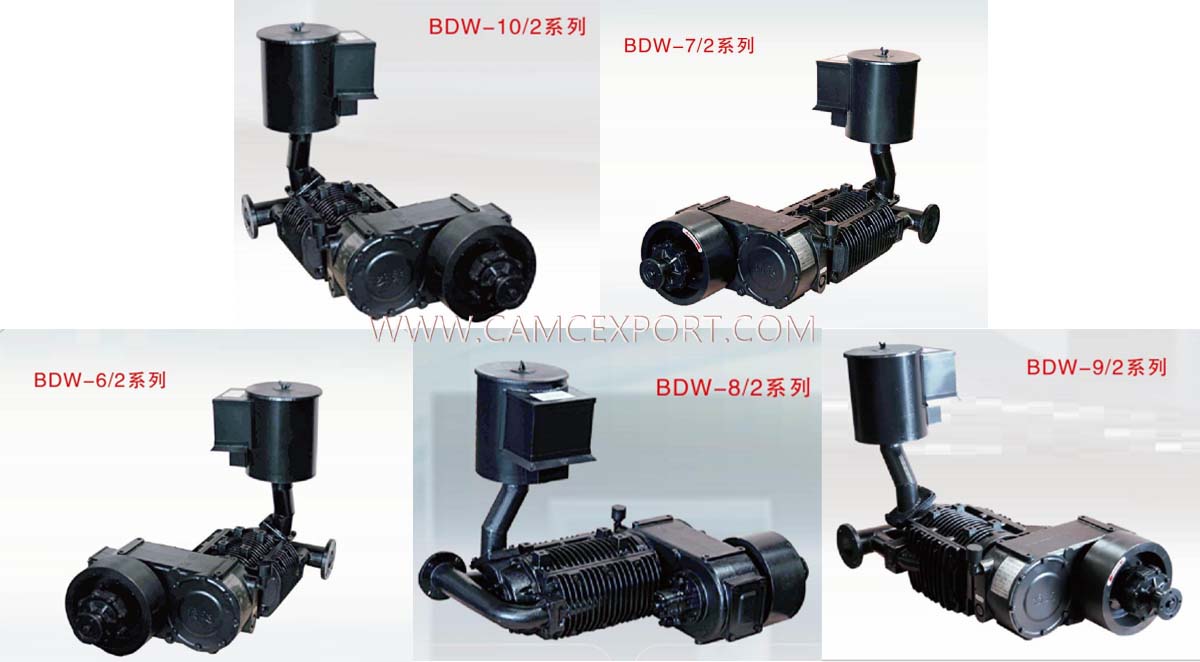

| Article | Unité/Modèle | BDW -6/2 | BDW -7/2 | BDW -8/2 | BDW -9/2 | BDW -10/2 | BDW -10/2-S | BDW -12/2-S | BDW -16/2-S |
| Déplacement | m³/min | 6 | 7 | 8 | 9 | 10 | 10 | 12 | 16 |
| Pression de décharge | MPa | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Puissance axiale | kW | ≤25,5 | ≤29 | ≤33 | ≤35 | ≤40 | ≤40 | ≤44 | ≤56 |
| Vitesse de rotation maximale | R/min | 1250 | 1200 | 1150 | 1100 | 1100 | 1000 | 1000 | 950 |
| Durée de travail | Min. | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| Moment de protection | N · m | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 400 |
| Température inspiratoire | ℃ | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
| Température d'échappement | ℃ | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
| Poids | Kilogrammes | 190 | 195 | 209 | 216 | 230 | 366 | 376 | 430 |
Aucune variation de lubrification dans le volume des compresseurs d'air et le type de bielle. Sous les quatre bascules de manivelle, à travers l'arbre d'entraînement (rond), le rotor de manivelle tourne à 90 degrés en mouvement alternatif. changement périodique de la capacité du cylindre pour le travail, inspirez, comprimé, les quatre travaillent. Dans un cylindre d'un joint est fermé l'un avec l'autre, dans l'exercice des surfaces, le joint est lubrifié par l'huile lubrifiée elle-même, par conséquent, l'air comprimé est de l'huile pure.
Puissance de sortie efficace et stable
Adoptant un mécanisme de transmission à quatre manivelles, il atteint un mouvement alternatif précis à 90 ° , une pression de sortie stable (fluctuation ≤ 0,1 bar) et assure la fiabilité d'un fonctionnement continu.
Air pur 100 % sans huile
Le système d'étanchéité autolubrifiant innovant permet d'obtenir une étanchéité complète grâce à un film d'huile dynamique, répondant à la norme sans huile ISO 8573-1 classe 0 et répondant aux exigences en matière de gaz des instruments de précision.
Conception robuste et durable
Le carter en fonte ductile et la structure de bielle renforcée, combinés à un contrôle précis de l'huile de 5,5 L ± 0,1 L, prennent en charge 2 000 heures de fonctionnement ininterrompu, adaptés à une utilisation à haute résistance de qualité industrielle.
Contrôle intelligent des vibrations
La disposition de différence de phase à quatre manivelles neutralise efficacement les forces d'inertie, réduit l'amplitude des vibrations de 40 % et réduit le bruit de ≤ 72 dB, améliorant ainsi considérablement la durée de vie de l'équipement et le confort opérationnel.
Retour d’expérience des fabricants allemands de pièces automobiles
'Le compresseur BDW fonctionne en continu depuis 18 mois dans notre ligne de production automatisée et sa fluctuation de pression stable de 0,1 bar répond pleinement aux exigences d'un assemblage de précision. La fonction sans huile prolonge la durée de vie des outils pneumatiques de 30 %, mais il est recommandé d'ajouter un dispositif d'aide au démarrage à basse température à la version européenne.'
Évaluation par les superviseurs techniques des chantiers navals d'Asie du Sud-Est
'Les 20 compresseurs BDW utilisés dans le quai maintiennent le débit d'air sec même dans un environnement à 85 % d'humidité, et le système autolubrifiant résout le problème de corrosion par brouillard salin. La résistance aux vibrations de la structure en fonte ductile élimine le besoin de bases supplémentaires absorbant les chocs pour l'installation du pont, et le cycle d'entretien est prolongé de 50 % par rapport aux modèles traditionnels.'
CAMC International est une entreprise leader dans l'industrie chinoise des véhicules lourds. En tant que base nationale clé de R&D et de production de véhicules lourds, de véhicules spécialisés et de composants de base, l'entreprise a maintenu une position de leader dans l'industrie depuis sa création dans les années 1970. En tant que seul constructeur de camions en Chine capable de produire de manière indépendante l'ensemble de la chaîne industrielle, y compris les moteurs, les transmissions, les essieux, le châssis et la cabine, CAMC a atteint une autonomie et une contrôlabilité complètes, des composants clés jusqu'à l'ensemble du véhicule.
S'appuyant sur les capacités de recherche et de développement des centres technologiques de niveau national, les produits de la société couvrent une gamme complète de véhicules commerciaux tels que des camions lourds, des camions-bennes d'ingénierie et des véhicules de transport spéciaux, qui sont largement utilisés dans les infrastructures, les mines, la logistique et d'autres domaines. Bénéficiant de l'avantage d'une chaîne industrielle complète et d'une innovation technologique continue, CAMC occupe non seulement une position importante sur le marché intérieur, mais exporte également ses produits dans plus de 80 pays et régions du monde. En tant qu'entreprise de fabrication d'équipements haut de gamme soutenue par des politiques nationales, l'entreprise promeut continuellement la mise à niveau et le développement de l'industrie chinoise des véhicules commerciaux vers l'intelligence et l'environnement.
1.Q : Quelle est la durée de travail continue recommandée pour l’appareil ?
R : Nous recommandons de ne pas fonctionner plus de 4 heures en continu à la fois. Après cela, éteignez la machine pour la laisser refroidir pendant 15 à 20 minutes afin d'éviter une surchauffe et de prolonger la durée de vie de l'appareil .
2.Q : L'appareil sans huile nécessite-t-il un entretien régulier ?
R : Oui. Nous vous conseillons de vérifier et de nettoyer le filtre d'admission d'air une fois par mois (le remplacer s'il est fortement obstrué) et d'inspecter les joints du corps tous les trimestres pour éviter les fuites d'air qui réduisent l'efficacité.
3.Q : La pression de travail peut-elle être ajustée manuellement ?
R : La pression de travail de ce modèle est préréglée à 2 bars et ne peut pas être ajustée indépendamment. Pour des exigences de pression plus élevées, veuillez sélectionner un modèle avec la pression nominale correspondante.
